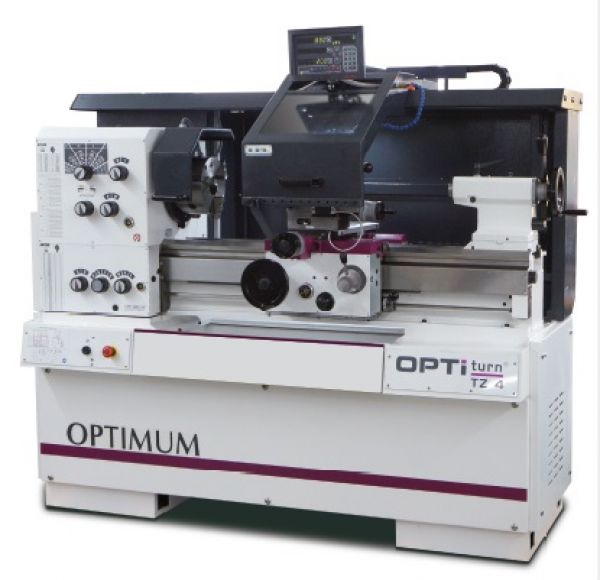

OPTIturn Drehmaschine TZ 4 400 V
-
Präzisions Leit- und Zugspindeldrehmaschine mit digitaler Positionsanzeige
-
DP 700 und Schnellwechsel-Stahlhalter
-
Gehärtete und geschliffene Bettführungsbahnen
-
Teilverkleidung mit verschiebbarem groß dimensioniertem Späneschutz
-
Plan- und Oberschlittenspindel ist gehärtet und geschliffen und über geteilte Spindelmutter nachstellbar
-
Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
-
Feingestufter Vorschub- und Gewindeschneidbereich
-
Schwingungsgedämpfter Maschinenunterbau
-

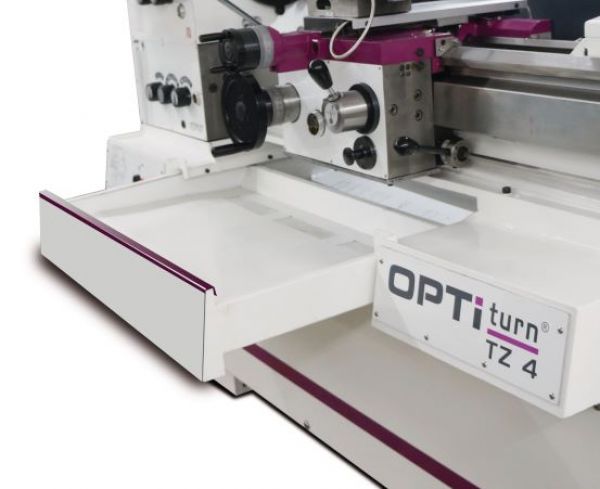

Herausnehmbare Spänewanne
-
Für hohes Drehmoment - Vorgelege-Spindelkasten
-
LED -Maschinenlampe zur kompletten Ausleuchtung des Arbeitsraumes
-
Verringerung der Abbremszeit der Hauptspindel durch elektrisch gebremsten Motor
-
Leitungsführungen über Energieketten
-
Leit- und Zugspindelabdeckung
-

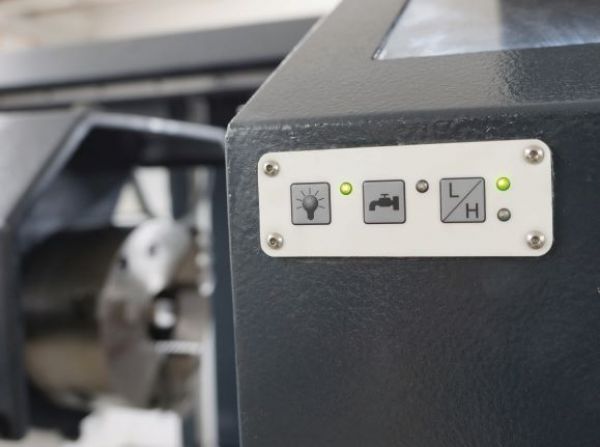

Mitgeführter Späneschutz mit integrierter Positionsanzeige, Kühlmittelschlauch und Bedienfeld
-

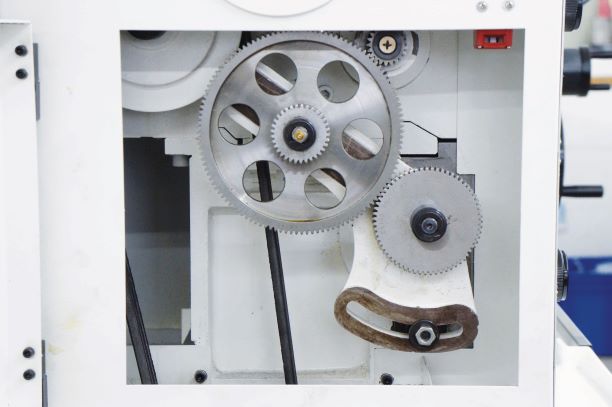

Optional erhältlicher Wechselräder-Satz für Zollgewinde
-
Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse
Schnellwechsel-Stahlhalter SWH 5-B
1 Stahlhalter 25 x 120 Typ D für Vierkantmeißel
Digitale Positionsanzeige NEWALL DP 700
Technische Daten :
-
Elektrischer Anschluss 400 V / 3 Ph ~50 Hz
-
Gesamtanschlussleistung 5 kW
-
Kühlmittelpumpe 125 Watt
-
Spindel
-
Antriebsmotor, 2 stufig 3 kW / 4,5 kW
-
Spindelkonus MK 6
-
Spindelaufnahme DIN 6350 A2-5
-
Spindelbohrung, Stangendurchlass Ø 52 mm
-
Spitzenhöhe 200 mm
-
Spitzenweite 800 mm
-
Umlauf-Ø über Maschinenbett 400 mm
-
Umlauf-Ø über Planschlitten 245 mm
-
Bettweite 260 mm
-
Drehzahlbereich
-
Spindeldrehzahl 45 - 1.800 min-1
-
Stufenanzahl 16 Stufen
-
Verfahrwege
-
Verfahrweg Oberschlitten 112 mm
-
Verfahrweg Planschlitten 212 mm
-
Vorschübe und Steigungen
-
Längsvorschübe im Bereich 0,0263- 1,8416 mm/U; (48 Vorschübe)
-
Planvorschübe im Bereich 0,0133- 0,9321 mm/U; (48 Vorschübe)
-
Steigung - metrisch im Bereich 0,2 - 14 mm/U; (22 Steigungen)
-
Steigung - Zoll im Bereich 1 - 80 Gg/Zoll; (42 Steigungen)
-
Modulgewinde im Bereich 0,1 - 7mm p(44 Gewinde)
-
Reitstock Reitstockaufnahme MK 3
-
Reitstock-Pinolendurchmesser / -hub 50 mm / 110 mm
-
Abmessungen Länge x Breite x Höhe 1.960 x 1.060 x 1.690 mm
-
Nettogewicht 1.250 kg
Drehfutter nicht vergessen!
Bereits im Lieferumfang inklusive:
Maschinenerstbefüllung mit Qualitätsöl
