Metallbeasrbeitung Bohren, Fräse
OPTIdrill BF 20L V mit lg. Tisch " Wieder zurück das Original"
Metallbeasrbeitung Bohren, Fräse

OPTIdrill BF 20L V mit lg. Tisch " Wieder zurück das Original"

Art.Nr.:
9463338122
auf Anfrage auf Anfrage (Ausland abweichend)
Nur 1.796,00 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Beschreibung

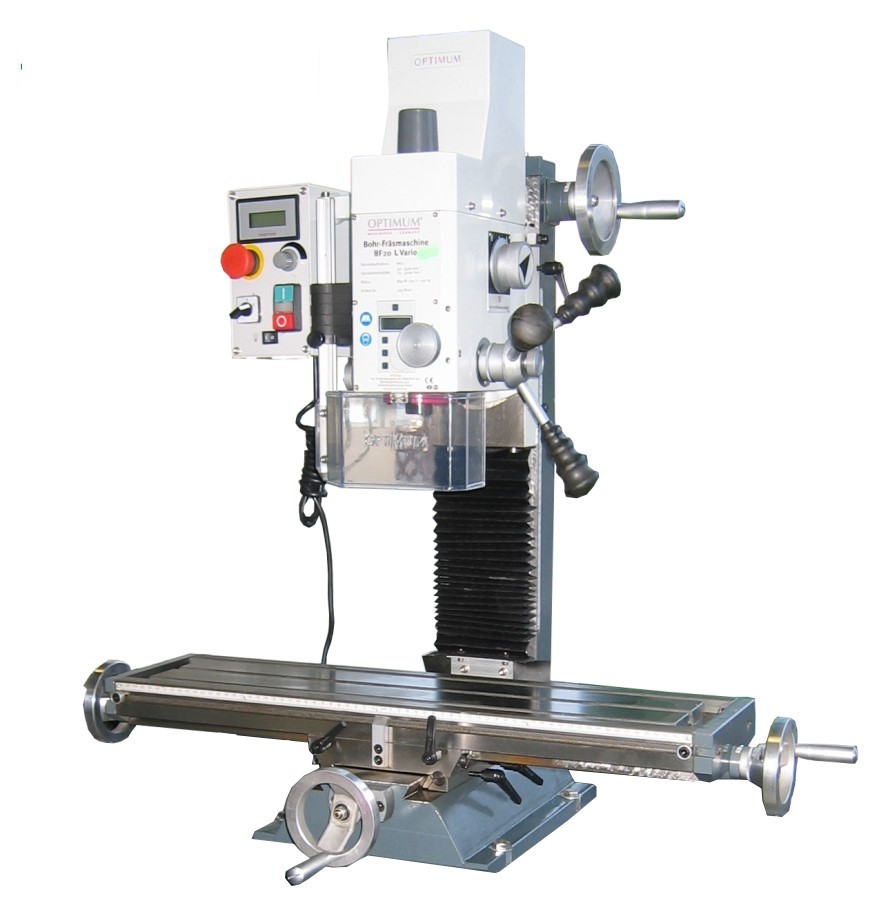

OPTIdrill BF 20 L Vario mit längerem Kreuztisch
eine stabile Bohr- u. Fräsmaschine mit stufenlos regelbarem Antrieb
BESCHREIBUNG
  • Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
  • Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
  • EMV-Filterklasse B (Einsatz in Privathaushalten)
  • Alle Führungen sind geschliffen und sichtgeschabt (Öltaschen für die Schmierung)
  • Präzise verarbeitet
  • Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
  • Sicherheitselektrik in 24 Volt-Ausführung
  • Faltenbalg als Führungsschutz
  • Rechts/Linkslauf
  • Bohr-Fräskopf um ± 90° neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
  • Höhenverstellbare Schutzscheibe mit Mikroschalter gegen umherfliegende Späne und Teile für größtmöglichen Schutz des Anwenders



BF 20L:
  • Kreuztischlänge 700 mm
  • Verfahrweg X-Achse 480 mm
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Details
Abmessungen und Gewichte
Länge (Produkt) ca.
945mm
Breite/Tiefe (Produkt) ca.
565mm
Höhe (Produkt) ca.
935mm
Gewicht (Netto) ca.
112kg
Bohr-Fräsleistung
Messerkopfgröße max.
63mm
Bohrleistung Stahl (S235JR)
16mm
Dauerbohrleistung Stahl (S235JR)
12mm
Schaftfräsergröße max.
20mm
Elektrische Daten
Anschlussspannung
230V
Netzfrequenz
50Hz
Frästisch horizontal
Horizontalfrästisch Länge
700mm
Horizontalfrästisch Breite
180mm
Abstand Vertikalspindel - Horizontalfrästisch min.
0mm
Abstand Vertikalspindel - Horizontalfrästisch max.
375mm
Horizontalfrästisch T-Nuten Größe
12mm
Horizontalfrästisch T-Nuten Anzahl
3
Horizontalfrästisch T-Nuten Abstand
63mm
Horizontalfrästisch Traglast max.
40kg
Verfahrweg
Verfahrweg X-Achse manuell
480
Verfahrweg Y-Achse manuell
175mm
Verfahrweg Z-Achse manuell
280mm
Vertikalspindel
Vertikalspindel Ausladung
185mm
Vertikalspindel Spindelaufnahme
MK 2 / M 10
Vertikalspindel Drehzahlbereich
90 – 1480 / 150 – 3000min¯¹
Vertikalspindel Drehbereich Fräskopf Z - X Ebene
± 90°
Vertikalspindel Anzahl der Drehzahlbereiche
2
Vertikalspindel Steuerung der Drehzahlregelung
elektronisch regelbar
Vertikalspindel Anzugsstange
M 10
Vertikalspindel Pinolenhub
50mm
Vertikalspindel Leistung Antriebsmotor Normalbetrieb
0.85kW
LIEFERUMFANG
  • Kegeldorn MK 2, B16
  • Anzugsstange M 10
  • Bedienwerkzeug
Sicherheits- und Warnhinweis
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der
Maschine begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache
geklärt und der Fehler behoben ist.
• Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
• Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an der Maschine vor
Bitte beachten Sie die unbedingte Einhaltung der Sicherheitshinweise in der typspezischen oder produktspezischen Betriebsanleitung
