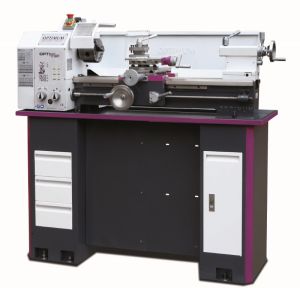

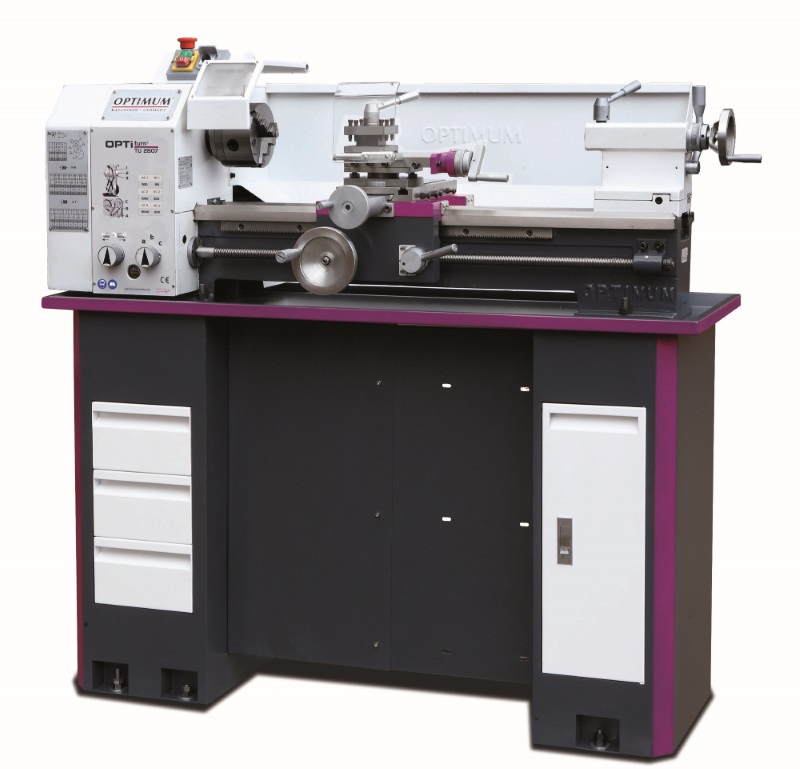

OPTIturn Drehmaschine TU 2807 400 V
Stark verripptes Prismenbett aus Grauguß, induktiv gehärtet und präzisionsgeschliffen
-
Hauptspindel gehärtet und in nachstellbaren präzisen Kegelrollenlagern gelagert
-
Gehärtete Spindelnase (DIN 55021)
-
Rundlaufgenauigkeit der Hauptspindel kleiner als 0,009 mm
-
Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern, im Ölbad laufend
-
Rollgewalzte Trapezspindeln
-
Leitspindel in zwei Sinterlagern gelagert
-
Einfacher und schneller Drehzahlwechsel über Keilriemen
-
Durch Wechselrädersatz großer Gewindeschneidbereich
-
Mit Leitspindel zum Gewindeschneiden oder automatischem Längsdrehen
-
Alle Führungen durch Keilleisten spielfrei nachstellbar
-
Leistungsstarker Motor
-
Rechts-Linkslauf am Bedienfeld schaltbar
-
Spanschutz am Oberschlitten
-
Not-Aus-Schalter und Unterspannungsauslösung
-
Preisgünstig, präzise und wertbeständig
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
| Technische Daten |
| Motor |
850 W, 230V/400V ~50Hz |
| Spitzenhöhe |
140 mm |
| Spitzenweite |
700 mm |
| Umlauf-Ø über Maschinenbett |
266 mm |
| Bettweite |
180 mm |
| Spindeldrehzahl |
150 - 2000 min-1 |
| Stufenanzahl |
6 Stufen |
| Spindelkonus |
MK4 |
| Spindelbohrung |
26 mm |
| Oberschlitten-Verfahrweg |
60 mm |
| Planschlitten-Verfahrweg |
160 mm |
| Reitstockaufnahme |
MK2 |
| Reitstock-Pinolenhub |
85 mm |
| Längsvorschub |
0,07 - 0,2 mm/U |
| Steigung - Metrisch |
0,2 - 3,5 mm/U |
| Steigung - Zoll |
56 - 8 Gg/1“ |
| Vierfachstahlhalter Aufnahmehöhe |
max. 13,5 mm |
| Abmessungen (LxBxH) |
1370 x 640 x 535 mm |
| Nettogewicht |
180 kg |
Lieferumfang:
- 3-Backenfutter Ø 125 mm
- Spritzwand
- Spänewanne
- Feste Zentrierspitze MK2
- Feste Zentrierspitze MK4
- Vierfachstahlhalter
- Drehfutterschutz
- Bedienwerkzeug
- Wechselrädersatz
- HSS Drehmeißel
- Prüfprotokoll
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der
Maschine begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache
geklärt und der Fehler behoben ist.
• Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
• Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an der Maschine vor
Bitte beachten Sie die unbedingte Einhaltung der Sicherheitshinweise in der typspezi schen oder produktspezi schen Betriebsanleitung
