Klappständer Schraubstock für 120mm u. 140mm Backenbreite

Art.Nr.:
Lieferzeit:: 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Schraubstock Backenbreite:

321,50 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Beschreibung

Klappständer für Werkbank-Schraubstock für die Größen 120 u. 140 mm Backenbreite

Für mehr Platz auf der Werkbank.

Klapp und weg.

Die ideale Ergänzung zum Schraubstock.

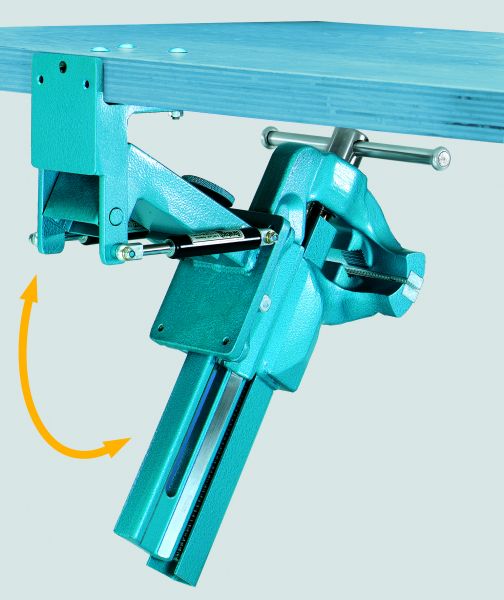

Im Handumdrehen kann der Schraubstock mit Hilfe des HEUER-Klapp unter die Werkbank versenkt und so eine freie Arbeitsfläche
geschaffen werden.

Gerade in beengten Platzverhältnissen sorgt der HEUERKlapp so für optimale Ergonomie in der Werkstatt.

In Arbeitsstellung ist der aufmontierte Schraubstock stabil und vibrationsfrei mit der Werkbank verbunden.

Wenn zusätzlich noch Dreh- und Höhenverstellmöglichkeit gewünscht wird, ist der HEUER-Klapp-Lift ( ebenfallf bei uns im Sortiment )
die richtige Wahl.

Sicherheits- und Warnhinweis

Montageanleitung HEUER Klapp-Lift + Klapp
Montage:
Den HEUER Klapp-Lift oder Klapp unter die
Werkbank und gegen die Anlagefläche drücken.
Um einen bündigen Abschluss der Anschlagplatte
des Gerätes mit der Werkbankoberkante
zu bekommen, ggf. mit Unterlegscheiben oder
ähnlichem unterlegen. In dieser Stellung möglichst
mit drei durchgehenden Schlossschrauben
M10 und Muttern befestigen. Anschließend
Schraubstock montieren.
Bedienung:
a) Höhenverstellung (nur HEUER Klapp-Lift):
Der Schraubstock kann nur höhenverstellt und
gedreht werden, wenn die Rändelschraube
(links) fest angezogen ist und die Klemmung
mit dem Sicherheitsspannhebel gelöst wird.
Achtung: Klemmung nicht unter Last lösen!
Der Sicherheitsspannhebel ist in Ruhestellung
nicht kraftschlüssig. Zur Betätigung deshalb
den Hebel in Richtung Gerät andrücken. Nach
dem Lösen der Klemmung mit dem Sicherheitsspannhebel
lässt sich der Schraubstock ohne
Kraftaufwand leicht in die gewünschte Arbeitsposition
bringen. Eine Gasdruckfeder – auf das
jeweilige Schraubstockgewicht abgestimmt –
macht den Schraubstock praktisch gewichtslos.
In optimaler Arbeitsstellung kann der Schraubstock
dann arretiert werden.
b1) Abklappen HEUER Klapp-Lift:
Vor dem Abklappen muss der Schraubstock
in die unterste Stellung und rechtwinklig zur
Werkbank gebracht werden. In dieser Stellung
mit dem Sicherheitsspannhebel (rechts) arretieren
und die Rändelschraube (links) bis zum
Anschlag herausdrehen. Nur in dieser Stellung
kann der Schraubstock unter die Werkbank geklappt
werden.
Der Schraubstock kann durch die Höhenverstell-
und Drehmöglichkeit des HEUER Klapp-
Lift an die Größe des Anwenders, an das zu
bearbeitende Werkstück und an die jeweilige
Tätigkeit angepasst werden, so dass bequem
gearbeitet werden kann.
b2) Abklappen HEUER Klapp:
Die Rändelschraube bis zum Anschlag herausdrehen
und dann Gerät abklappen. Die Arretierung
erfolgt in umgekehrter Reihenfolge.
Standardversion nicht geeignet zum Einbau im
Werkbankunterschrank.
Adapterplatte für 40 mm Werkbankplatte
(Art.- Nr. 702727) auf www.
schraubstockshop.de
erhältlich.
