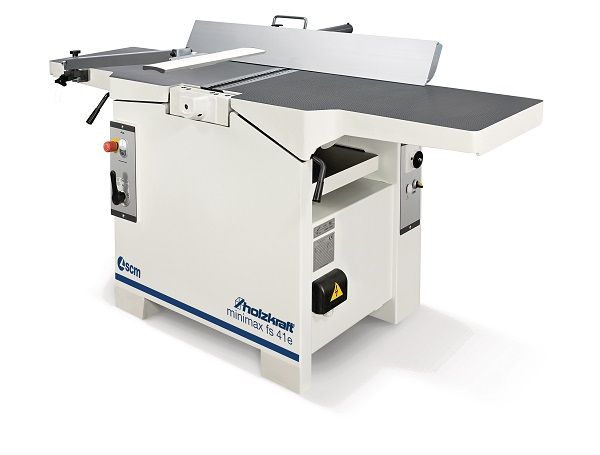

Holzkraft Abricht- u. Dickenhobel-Kombi
- TERSA-Hobelmessersystem ermöglicht besonders geräuscharmen Lauf.
- Schräg verzahnte Stahleinzugswalze für konstanten und gleichmäßigen Materialeinzug
- Materialvorschub mit zwei Geschwindigkeiten
- Numerische Anzeige für die Dickentischhöhe
- Die 2.000 mm langen Abrichttische ermöglichen leichtes Abrichten großer Werkstücke.
- Arbeitstische sind aus Grauguss, nachgeglüht und spannungsfrei, dadurch unempfindlich und dauerhaft plan
- Stabiler großer Aluminium-Abrichtanschlag mit Rundstangenführung (1200 x 160 mm)
- Dickentischverstellung über Handrad mit numerischer Anzeige für die Hobelhöhe
- Das hohe Maschinengewicht sorgt für höchste Präzision und ruhigen Lauf
- Leistungsstarker Industrie-Motor
- Robuste Stahl-/Graugusskonstruktion Arbeitstische aus Grauguss, nachgeglüht und spannungsfrei, dadurch unempfindlich und dauerhaft plan
- Tischlippen für geräuscharmen Lauf
- Ausstattungsdetails
TERSA-Hobelmesserwelle
- Kein Einstellen und Schrauben mehr
- Hobelmesserwechsel in Sekunden
- Selbstarretierend
- Besonders geräuscharm
- Perfektes Hobelergebnis
Absaugschlauch-Anschluss- Die Absaugstutzen der Abrichte und Dicke zeigen in die selbe Richtung.
- Der Schlauchanschluss erfolgt von nur einer Seite aus.
- Es wird kein Schlauch benötigt, der um die Maschine herumreicht.
Antrieb- Stabil ausgelegter Kettenantrieb
- Antriebsräder aus Stahl
- Massiver Graugusslagerbock
Hobelwerk- Massive Rückschlagsicherungen verhindern den Rückschlag von Werkstücken
- TERSA-Hobelmesserwelle mit drei Messern sorgt für ein optimales Hobelbild
Der Materialeinzug- Schrägverzahnte Stahleinzugswalzen für einen konstanten und gleichmäßigen Materialeinzug ohne Abdrücke
- Mehrere Zähne greifen gleichzeitig für kraftvollen Vorschub
- Verschleißfrei im Gegensatz zu Gummieinzugswalzen
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Länge (Produkt) ca.
2015mm
Breite/Tiefe (Produkt) ca.
990mm
Gewicht (Netto) ca.
330kg
Gesamtlänge der Tische
1800mm
Spanabnahme max. Abrichte
4mm
Absaugstutzendurchmesser Dicke
120mm
Platzbedarf Breite/Tiefe
1460mm
Erläuterung Platzbedarf
Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
Maschinenkörper Länge
659mm
Maschinenkörper Breite/Tiefe
596mm
Arbeitsbereich Länge
1000mm
Arbeitsbereich Breite/Tiefe
3500mm
Erläuterung zu Arbeitsbereich
Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Arbeitshöhe Dicke min.
3mm
Arbeitshöhe Dicke max.
230mm
Spanabnahme max. Dicke
4mm
Leistung Antriebsmotor
5kW
Hobelwellendurchmesser
72mm
Hobelwellendrehzahl
5200min¯¹
Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der
Maschine begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache
geklärt und der Fehler behoben ist.
• Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
• Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an der Maschine vor
