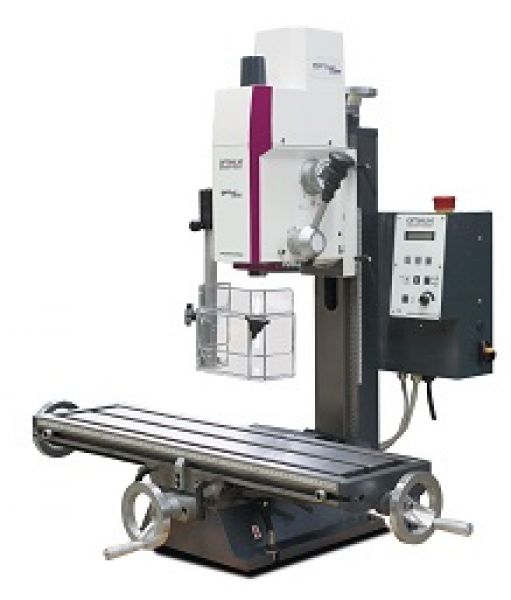

OPTImill Bohr-Fräsmaschine MH 20 VL

Art.Nr.:
9463338132
3-4 Tage 3-4 Tage (Ausland abweichend)
Nur 1.998,00 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Beschreibung

OPTImill stabile Bohr- u. Fräsmaschine mit elektronisch stufenlos regelbarem Antrieb
mit größerem Verfahrwerg  in der X-Achse
ausgestattet mit:

Übersichtliche Bedienpanel mit Folientastatur
Motor mit 2 stufigem Getriebe
Maschinenleuchte
Endanschläge an der x-Achse
230V 750W 50Hz
Spindel MK2
Drehzahl:100-3000min
Gewicht:99kg

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de

Sicherheits- und Warnhinweis
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der
Maschine begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache
geklärt und der Fehler behoben ist.
• Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
• Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an der Maschine vor
Bitte beachten Sie die unbedingte Einhaltung der Sicherheitshinweise in der typspezischen oder produktspezischen Betriebsanleitung
Techn.Daten:

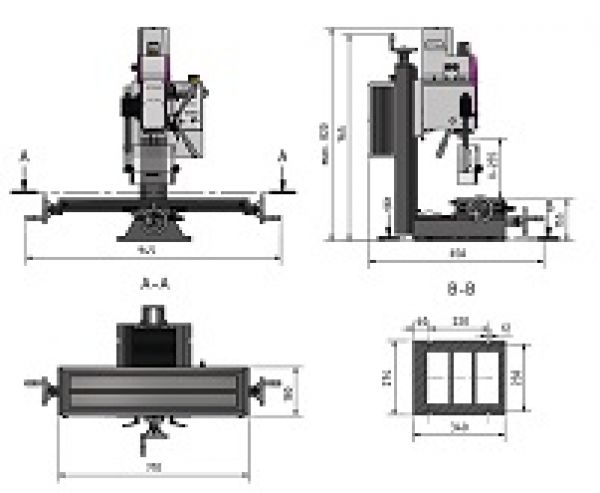

Abmessungen und Gewichte
Länge (Produkt) ca.
770mm
Breite/Tiefe (Produkt) ca.
714mm
Höhe (Produkt) ca.
917mm
Gewicht (Netto) ca.
99kg
Bohr-Fräskopf
Fräskopf Schwenkbereich
± 60°

Bohr-Fräsleistung
Messerkopfgröße max.
52mm
Schaftfräsergröße max.
20mm
Bohrleistung Stahl (S235JR)
16mm
Dauerbohrleistung Stahl (S235JR)
12mm
Elektrische Daten
Anschlussspannung
230V
Netzfrequenz
50Hz
Frästisch horizontal
Horizontalfrästisch Länge
700mm
Horizontalfrästisch Breite
180mm
Horizontalfrästisch T-Nuten Größe
12mm
Horizontalfrästisch T-Nuten Anzahl
3
Horizontalfrästisch T-Nuten Abstand
63mm
Horizontalfrästisch Traglast max.
50kg
Kreuztisch
Abstand Vertikalspindel - Kreuztisch
255mm

Normen und Zulassungen
Norm
DIN EN 55011
EMV-Klasse
C1
Verfahrweg
Verfahrweg X-Achse manuell
480mm
Verfahrweg Y-Achse manuell
175mm
Verfahrweg Z-Achse manuell
210mm

Vertikalspindel
Vertikalspindel Ausladung
170mm
Vertikalspindel Spindelaufnahme
MK 2
Vertikalspindel Drehzahlbereich
100 – 3000min¯¹
Vertikalspindel Anzahl der Drehzahlbereiche
2
Vertikalspindel Steuerung der Drehzahlregelung
elektronisch regelbar
Vertikalspindel Pinolendurchmesser
60mm
Vertikalspindel Pinolenhub
50mm
Vertikalspindel Leistung Antriebsmotor 30 % Betrieb S6
0,75kW
m
Beschreibung:
  • Präzise verarbeitet
  • Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
  • Motor mit zweistufiger Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
  • Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
  • Luftfilter für Motor
  • Neue Elektrik mit verbessertem Motorschutz (erweiterte Platine und Platine für EMV)
  • Sicherheitselektrik in 24 Volt-Ausführung
  • Steuerelektronik mit integrierter Relais-Steuerung
  • Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
  • Einstellbare Endanschläge
  • Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
  • Spiel der Vorschubspindeln einstell- und nachstellbar
  • Not-Halt-Schlagschalter
  • Bohr-Fräskopf um ±60° neigbar
  • Rechts-/Linkslauf
  • Maschinenlampe
  • Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
  • Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
  • Vorbereitung für den Anbau der digitalen Positionsanzeige DRO5 in der X- und Y-Achse (vorbereitete Nut für die nachträgliche Montage der Magnetbänder)
  • Abschließbarer Hauptschalter
